Wat is een doorlopende gat-sleepring?
Een doorlopende sleepring is een elektromechanisch apparaat dat wordt gebruikt om vermogen, signalen of gegevens van een stationair apparaat naar een roterende structuur over te brengen. De sleepring bestaat voornamelijk uit een rotor (roterend onderdeel), een stator (vast onderdeel), een geleidende ring, een borstel en andere componenten. Het heeft een centrale holle as of doorlopend gat waardoor andere componenten (zoals kabels, vloeistofleidingen of mechanische assen) door het midden kunnen gaan om verbinding te maken met het apparaat.
Werkingsprincipe van doorlopende sleepringen
Doorlopende sleepringen bestaan voornamelijk uit rotoren en stators. De rotor bevat onderling geïsoleerde geleidende ringen, die meestal zijn gemaakt van metalen zoals koper. Ze zijn verdeeld in een ringvorm en concentrisch gemonteerd op de roterende as, roterend met de roterende delen van de apparatuur. De stator is uitgerust met een set grafietborstels, die stevig tegen de roterende geleidende ringen worden gedrukt door veren en andere apparaten.
Wanneer de rotor van de apparatuur begint te werken, wordt de externe stroom of het signaal via draden verbonden met de borstels van de stator en vervolgens van de borstels naar de geleidende ringen overgebracht. Terwijl de geleidende ringen blijven roteren, worden ze overgebracht naar de roterende apparatuur om zijn werktaken te voltooien, zoals het aandrijven van de motor om te draaien, het voeden van elektronische apparatuur, enz. Ten slotte stromen de stroom en het signaal terug van het roterende onderdeel naar de stator via een andere geleidende ring en de bijbehorende borstel, waardoor een complete stroomlus ontstaat.
Verschil tussen doorlopende gat-slipring en capsule-slipring
Doorlopende sleepringen en capsule sleepringen verschillen in veel opzichten, en ze worden ook in verschillende apparaten gebruikt. Laten we ze nu eens bekijken!
Structuur
● Doorlopende slipring: Het hoofdlichaam heeft een centraal doorlopend gat, waardoor de roterende as of andere onderdelen die moeten roteren direct kunnen passeren. De algehele structuur is over het algemeen cilindrisch en bestaat uit twee hoofdonderdelen: de rotor en de stator.
● Capsule Slip Ring: Het uiterlijk is vergelijkbaar met een capsulevormige of cilindrische gesloten structuur, en de interne ruimte wordt gebruikt om geleidende onderdelen en transmissiekanalen te huisvesten. Deze kanalen kunnen worden gebruikt om stroom, signalen en andere gegevens te verzenden. De lay-out van het transmissiekanaal neemt meestal een gelaagd of spiraalvormig ontwerp aan, zodat de signalen elkaar niet storen.
Installatiemethode
● Doorlopende slipring:
(1) Axiale installatie: Vanwege het ontwerp van het centrale doorlopende gat kan de doorlopende sleepring door de centrale as worden geïnstalleerd en direct op de centrale as worden gehuld. Vervolgens bevestigen we deze op een specifieke positie op de as door middel van bevestigingsmiddelen (zoals moeren, bouten, enz.).
(2) Flensinstallatie: Doorlopende sleepringen zijn meestal uitgerust met flenzen, die op de vaste structuur van de apparatuur kunnen worden geïnstalleerd door middel van flensverbinding. Tijdens de installatie bouten we de flens vast aan het montageoppervlak van de apparatuur.
● Capsule-sleepring:
(1) Ingebedde installatie: Het is geschikt voor ingebedde installatie in de apparatuur. In sommige toepassingen met beperkte ruimte, wordt het geïntegreerd in de interne ruimte zonder extra externe ruimte in te nemen.
(2) Directe verbinding: De kleine capsule-slipring kan direct worden aangesloten op de roterende en vaste delen van de apparatuur via de verbindingspoorten aan beide uiteinden. Deze installatiemethode is eenvoudig en snel en er zijn geen extra montagebeugels of bevestigingen vereist.
Maat
● Doorlopende gat-slipring: De grootte ervan heeft een groot bereik aan variatie en de buitendiameter kan variëren van een paar millimeter tot honderden millimeters. De binnendiameter varieert afhankelijk van de grootte van het centrale doorlopende gat, en komt over het algemeen overeen met de grootte van de roterende as of component die erdoorheen moet. De hoogte varieert van een paar millimeter tot tientallen millimeters of zelfs hoger.
● Capsule Slip Ring: De grootte van deze slip ring is meestal relatief klein, met een buitendiameter die over het algemeen varieert van een paar millimeter tot tientallen millimeters. De binnendiameter is ontworpen volgens de behoeften van het interne transmissiekanaal en is meestal relatief klein. Bovendien zijn ze ook relatief laag om zich aan te passen aan de beperkingen van de installatieruimte in de apparatuur.
Sollicitatie
● Doorlopende sleepring: deze sleepring wordt gebruikt in toepassingen waarbij een extra element door het midden moet gaan, zoals windturbines, roterende camerasystemen, robotarmen, medische apparatuur en maritieme apparatuur.
● Capsule Slip Ring: Wordt gebruikt in toepassingen waar de ruimte beperkt is en een centraal kanaal niet nodig is. Voorbeelden zijn kleinere robotsystemen, medische apparaten, instrumenten en bepaalde soorten consumentenelektronica.
Conclusie
Doorlopende sleepringen en capsule sleepringen zijn afgestemd op verschillende behoeften op basis van hun ontwerp en beoogde gebruik. Doorlopende sleepringen zijn ideaal voor toepassingen die een centrale doorgang voor andere componenten nodig hebben, terwijl capsule sleepringen perfect zijn voor ruimtebeperkte omgevingen die een compacte oplossing vereisen.
Installatie-instructies voor doorlopende gaten-sleepringen
Waarschuwing
(1) Tenzij anders gespecificeerd, kan deze serie sleepringen alleen worden gebruikt in een omgeving met een vochtigheid van 60%RH of minder en een temperatuur van -20 graden ~+60 graden . De sleepringen moeten uit de buurt van stof en vocht worden gehouden.
(2) Als de sleepring buitenshuis wordt gebruikt, moet deze worden afgeschermd.
(3) De sleepring kan het gewicht van de apparatuur die eraan is gekoppeld niet dragen. De roterende apparatuur moet stevig worden vastgezet, zodat het gewicht ervan niet op de rotor valt.
(4) Er is geen kracht op de sleepring in de richting evenwijdig aan de as.
(5) Het oppervlak van de geleider mag niet beschadigd raken wanneer het apparaat draait, en niet alle geleider mogen gewicht dragen bij het leggen van de draden.
(6) Vanwege de mogelijke geometrische mismatch tussen de toepassing van de klant en de sleepring wordt "harde montage" aan beide uiteinden van de sleepring (d.w.z. het vastzetten van de rotor en stator zodat ze niet zweven tijdens bedrijf) niet aanbevolen, omdat dit voortijdig falen kan veroorzaken.
(7) Tenzij anders gespecificeerd, dienen alle parameters binnen de gespecificeerde specificaties te vallen, zoals:
1. Bedrijfssnelheid: 0-300rpm
2. Spanning: 0~380VAC/DC
3. Stroom: Minder dan of gelijk aan 5A/circuit
4. Diëlektrische sterkte: 1000V@50HZ of hoger tussen elk circuit
5. Beschermingsniveau: IP54
Installatiehandleiding

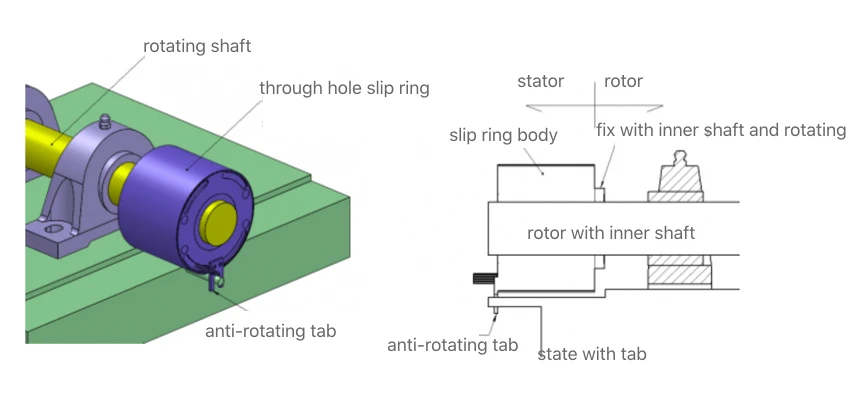

Installatiemethode van de as
(1) Installeer de sleepring op de gewenste positie en draai de vier bevestigingsschroeven (niet meegeleverd) vast aan de as. Het maximale koppel is 25 1b-in (mag niet worden overschreden).
(2) Trek de draden en maak de nodige verbindingen. Laat de bedrading de vrije rotatie van de sleepring niet beperken. Beperk de bedrading niet zodat de draden worden gebogen (koud werken). Anders zal het uiteindelijk leiden tot een storing (draadbreuk).
(3) Gebruik schroeven van 5/16 (maximale diameter) om de anti-rotatieplaat goed vast te zetten.
Flensinstallatie (op maat) methode
(1) Lijn de bevestigingsgaten op de flens uit met de bevestigingsbasis en monteer vervolgens de vlakke ringen en bevestigingsschroeven (niet meegeleverd). Draai de schroeven stevig vast.
(2) Trek de draden en maak de benodigde verbindingen. Laat de bedrading de vrije rotatie van de sleepring niet beperken.
(3) Gebruik schroeven van 5/16 (maximale diameter) om het anti-rotatiestuk goed vast te zetten.
Nuttige onderhoudstips voor doorlopende sleepringen
Het onderhouden van een doorlopende sleepring omvat verschillende stappen om de levensduur en optimale prestaties te garanderen. Hier is een gids voor effectief onderhoud:
Regelmatige inspectie
1. Visuele inspectie:
◦ Controleer de sleepring en de borstels op zichtbare tekenen van slijtage of beschadigingen.
◦ Controleer of er zich vuil, stof of gruis rond de sleepring heeft opgehoopt.
2. Verbindingscontrole:
◦ Zorg ervoor dat alle elektrische aansluitingen goed vastzitten en vrij zijn van corrosie.
Schoonmaak
1. Verwijderen van stof en vuil:
◦ Gebruik perslucht om stof en vuil dat zich heeft opgehoopt weg te blazen.
◦ Veeg de oppervlakken af met een schone, droge doek om vuil of resten te verwijderen.
2. Contactreiniging:
◦ Gebruik een zachte borstel of een pluisvrije doek om de contactoppervlakken voorzichtig schoon te maken.
◦ Gebruik bij hardnekkige resten een contactreiniger die veilig is voor elektrische componenten.
Elektrische controles
1. Weerstandsmeting:
◦ Meet de elektrische weerstand over de contacten om er zeker van te zijn dat deze binnen het opgegeven bereik ligt.
◦ Een hoge weerstand kan duiden op slecht contact of slijtage.
2. Signaalintegriteit:
◦ Controleer op signaalverlies of -verslechtering tijdens de werking. Dit kan worden gedaan met behulp van geschikte diagnostische tools.
Mechanische controles
1. Rotatie-soepelheid:
◦ Zorg ervoor dat de sleepring soepel draait, zonder ongewone geluiden of weerstand.
◦ Smeer de lagers indien nodig volgens de aanbevelingen van de fabrikant.
2. Uitlijning:
◦ Controleer de uitlijning van de sleepring en de draaiende as om ongelijkmatige slijtage en mechanische spanning te voorkomen.
Milieubeheersing
1. Werkomgeving:
◦ Zorg ervoor dat de sleepring in een schone, droge omgeving werkt om verontreiniging tot een minimum te beperken.
◦ Bescherm de sleepring tegen extreme temperaturen en vocht.
Periodieke vervanging
1. Slijtageonderdelen:
◦ Vervang onderdelen die gevoelig zijn voor slijtage, zoals borstels en contactringen, regelmatig volgens het onderhoudsschema van de fabrikant.
2. Reservekanalen op bestaande sleepring of reserve nieuwe sleepringen:
◦ Zorg dat u reserveonderdelen bij de hand hebt, zodat u ze snel kunt vervangen en de uitvaltijd tot een minimum kunt beperken.
Documentatie
Onderhoudslogboek:
◦ Houd een gedetailleerd logboek bij van alle onderhoudsactiviteiten, inclusief inspecties, reinigingen, smering en vervanging van onderdelen.
◦ Noteer eventuele onregelmatigheden of problemen die tijdens het onderhoud zijn opgetreden.
Door deze onderhoudsstappen te volgen, zorgt u ervoor dat de doorlopende sleepring in goede staat blijft, waardoor de prestaties worden verbeterd en de levensduur wordt verlengd.
