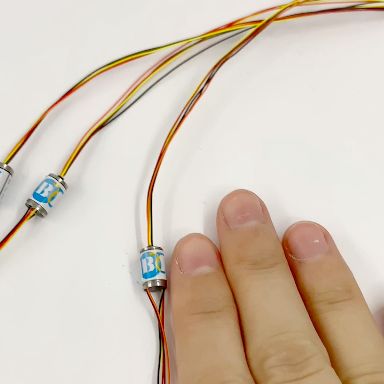

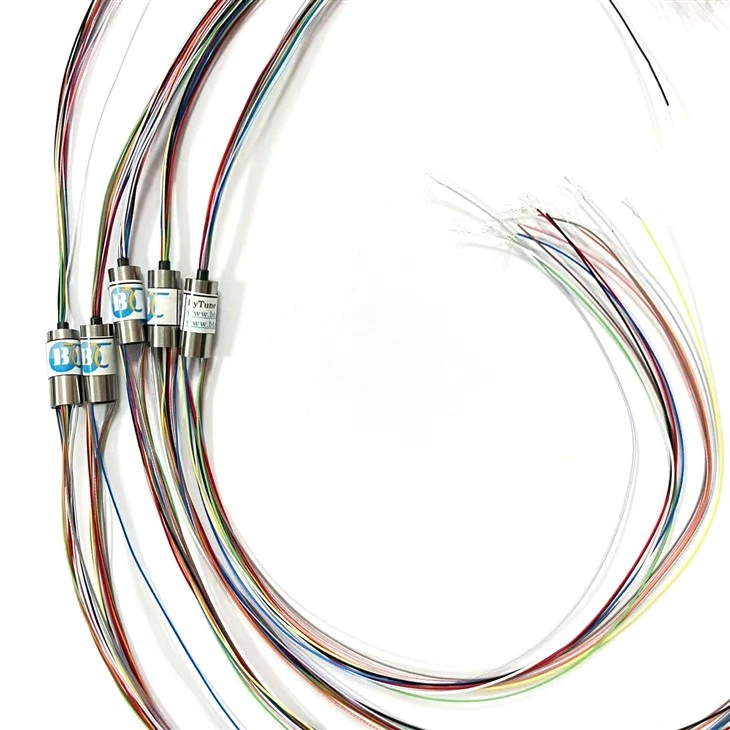

Deze ultra-miniatuursleepring van compact formaat levert datstabiele overdracht van stroom en signalentussen roterende en stationaire componenten - ideaal voor moderne apparaten waar de ruimte uiterst beperkt is en de prestaties niet in het gedrang kunnen komen.
Belangrijkste parameters
|
MechanischParameters |
|
|
Werksnelheid |
250 tpm |
|
Bedrijfstemperatuur |
-40 graden ~+80 graden |
|
Contactmateriaal |
Goud naar goud |
|
Handelswijze |
Stalen kogellager |
|
IP-klasse |
IP54 |
|
ElektrischParameters |
|
|
Circuit |
4-12 |
|
Huidig |
1A of signaal |
|
Spanning |
Minder dan of gelijk aan 240V |
|
Diëlektrische sterkte |
Groter dan of gelijk aan 500 V bij 50 Hz tussen elk circuit |
|
Isolatieweerstand |
500MΩ@ 500VDC |
|
Elektrisch geluid |
Minder dan of gelijk aan 7 mΩ |
|
Afmeting looddraad |
32AWG, UL, kleur Teflon, zilver of vertind |
|
Lengte van de draad |
250 mm |
Belangrijkste kenmerken
Ultra-compact ontwerp

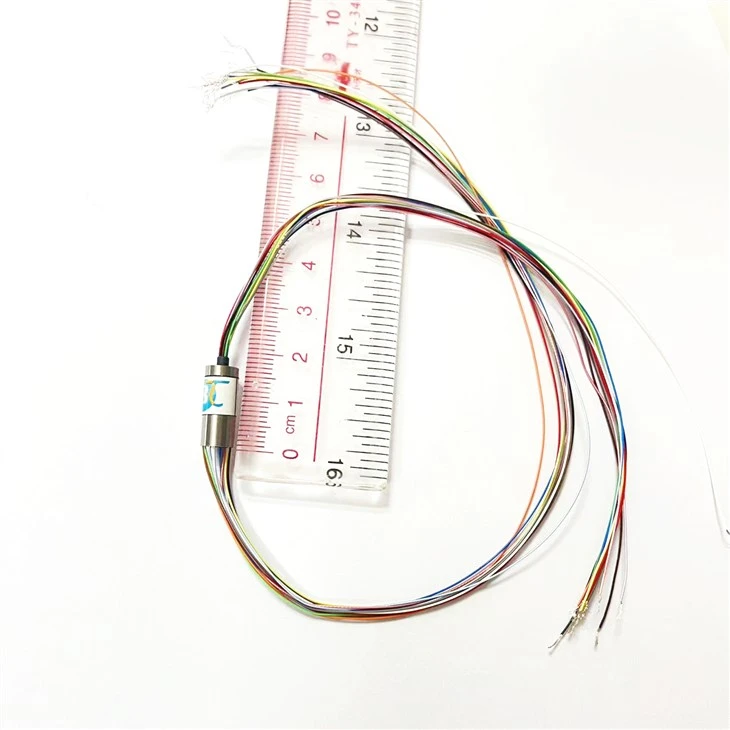

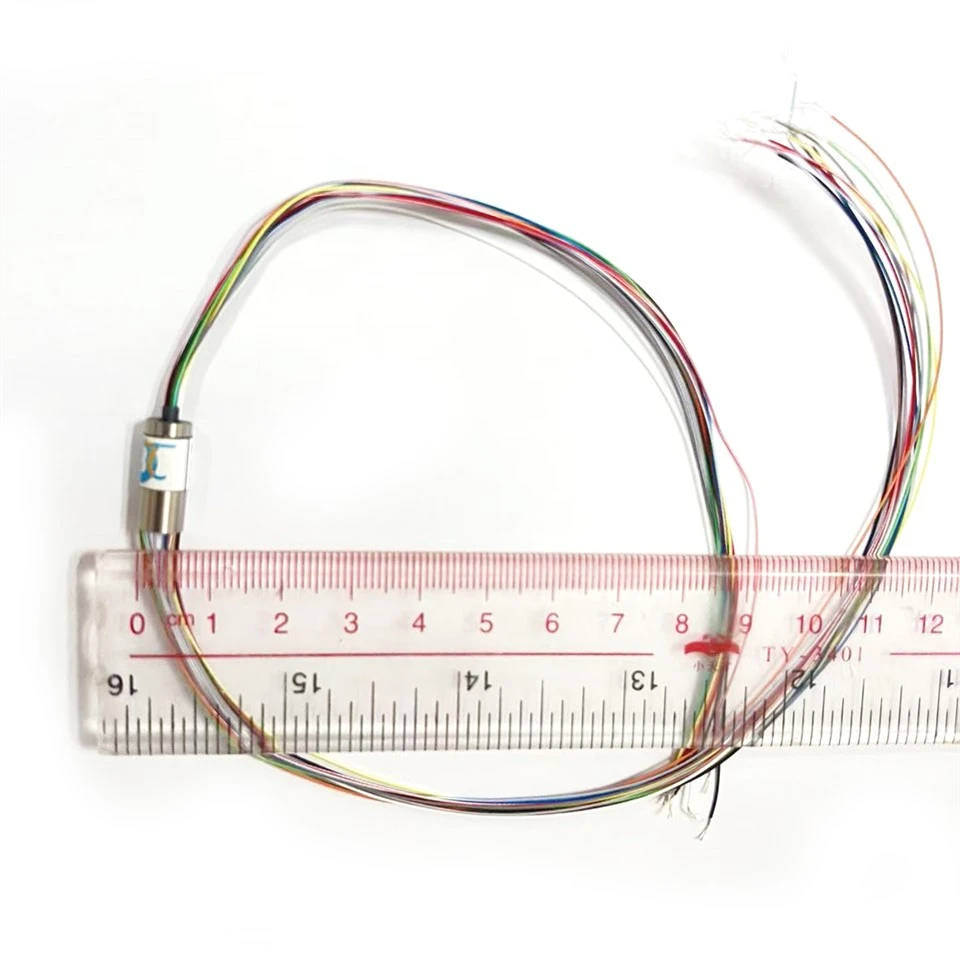

AlleenBuitendiameter 6,5 mm, perfect voor micro-mechanische systemen, draagbare instrumenten en miniatuur cardanische ophangingen.
01
Mogelijkheid tot meerdere- circuits
Ondersteunt tot6–12 circuitsvoor stroom-, analoge of datasignalen.
02
Lage elektrische ruis
Gebruikgoud-naar-gouden contacttechnologievoor stabiele signaaloverdracht en minimale weerstandsschommelingen.
03
Lichtgewicht en laag koppel
Extreem laag wrijvingskoppel zorgt voor een soepele rotatie en een lange levensduur.
04
Groot werkingsbereik
Werkt betrouwbaar bij temperaturen van-20 rangC tot +80 rangC
05
Typische toepassingen
- Camera-cardanische ophangingen en drones– stroom- en videosignaaloverdracht in lichtgewicht stabilisatoren.
- Medische instrumenten– miniatuurapparatuur voor diagnose en beeldvorming.
- Robotica & automatisering– compacte verbindingen en sensoren die een rotatie van 360 graden vereisen
- Test- en meetapparatuur– signaaloverdracht in roterende sondes of gereedschappen.
