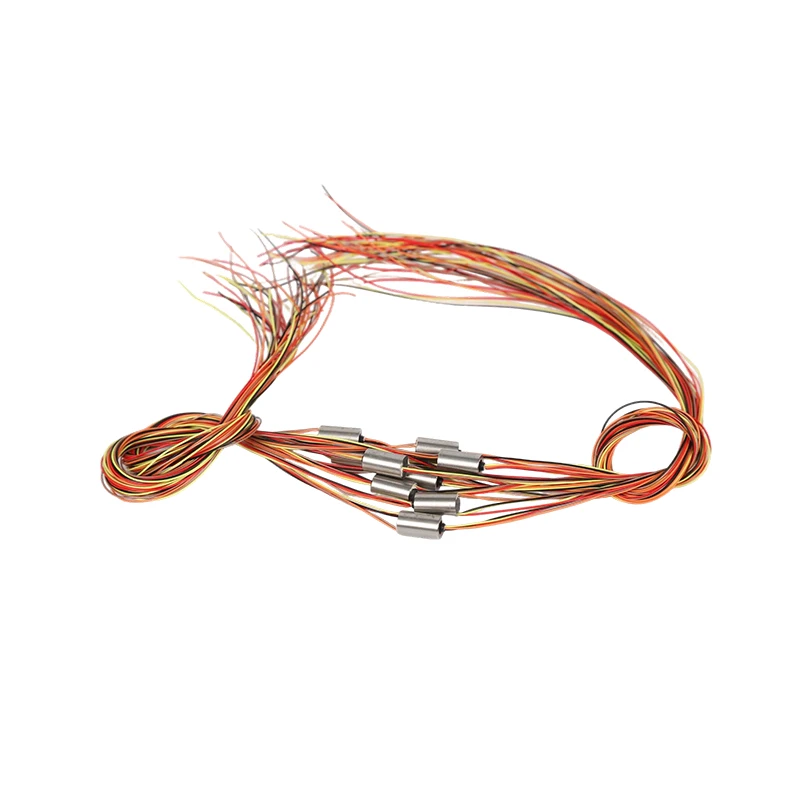

De Super Mini -capsule slipring is ontworpen met een 5 mm buitendiameter - een van de kleinste in zijn klasse. De draadconfiguratie 4- (1a per kanaal) zorgt voor stabiele transmissie voor gevoelig vermogen en signaal. Mensen gebruiken het op grote schaal in micro -robotarmen, optische instrumenten en militaire radarsystemen, waar grootte en betrouwbaarheid beide vereist zijn.
Functies
Lage koppel
De borstels en geleidende ringen van de Super Mini -capsule slipring zijn gemaakt van materialen met lage wrijvingscoëfficiënten, zoals grafiet en edelmetalen, die de weerstand binnen minder dan of gelijk aan 7MΩ houden.
Compacte structuur
De slipring is erg klein en neemt niet veel ruimte in beslag wanneer geïnstalleerd. Het is zeer geschikt voor apparatuur die gevoelig is voor gewicht en grootte.
Afdichtingsontwerp
Door de interne kanaalstructuur te optimaliseren en siliconenafdichtingsringen te gebruiken, voorkomen we stof, onzuiverheden, enz. Om de slipring binnen te gaan, vanwege de continue werking.
Tekening
Parameters
Mechanisch:
|
Werksnelheid |
250 tpm |
|
Bedrijfstemperatuur |
-40 graad ~ +80 diploma |
|
Contactmateriaal |
Goud tot goud |
|
Handelswijze |
Stalen kogellager |
|
IP -kwaliteit |
IP 54 |
Elektrisch:
|
Circuit |
4 |
|
Huidig |
1a of signaal |
|
Spanning |
Minder dan of gelijk aan 240V |
|
Diëlektrische sterkte |
Groter dan of gelijk aan 500V@50Hz tussen elk circuit |
|
Isolatieweerstand |
500mΩ@ 500VDC |
|
Elektrisch geluid |
Minder dan of gelijk aan 7MΩ |
|
Leid draadmaat |
32AWG, UL, kleur teflon, zilver of vastgehouden |
|
Lodd draadlengte |
250 mm |
